En NAZAS ELECTRIC, ofrecemos reguladores de voltaje de alta precisión, ideales para aplicaciones en Media Tensión. Nuestra línea de Reguladores de Voltaje ofrece soluciones confiables, pues son dispositivos diseñados para mantener la estabilidad y la calidad de la energía eléctrica en sistemas de distribución y garantizar un suministro confiable y continuo. Protegen tanto a los equipos eléctricos como a los electrónicos de posibles daños causados por las variaciones en la tensión. Están diseñados para corregir fluctuaciones de voltaje en tiempo real, por lo que nuestras soluciones atienden las necesidades de industrias, comercios y redes eléctricas, proporcionando un desempeño confiable incluso en condiciones operativas exigentes.
Características Principales:
Opciones de Configuración:

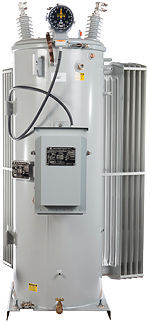

• Reguladores monofásicos tipo poste, clase : 15 kV, 23 kV y 34.5 kV.

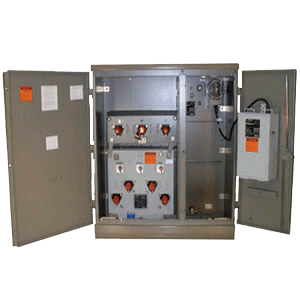

• Reguladores monofásicos y trifásicos tipo pedestal para diversas aplicaciones.
Capacidad de Regulación:
• Regulación de voltaje en un rango de +/-10%, ideal para resolver problemas de calidad y fluctuaciones en redes de media tensión.
Compatibilidad con SCADA:
• Integración sencilla con sistemas de distribución automática y control remoto.
Amplia Variedad de Montajes:
• Disponibles para montaje en poste, plataforma, base y subestación.
• Compatibles con sistemas de tres o cuatro alambres en redes aéreas y subterráneas.
Ventajas Técnicas:
• Regulación Precisa: Autotransformadores reguladores con capacidad de ajuste en 32 etapas de aproximadamente 5/8%.
• Diseño Robusto y Duradero: Fabricados con tanque sellado y boquillas con distancia mínima de fuga de 18 pulgadas.
• Seguridad Incorporada:
• Dispositivo de alivio de presión y disipadores de sobretensión tipo MOV en serie.
• Mirilla para monitoreo de nivel de fluido aislante y válvula para muestreo y vaciado.
Beneficios Operativos:
• Mejora de la Calidad del Suministro Eléctrico: Mantienen el voltaje dentro de límites programados, reduciendo interrupciones y fluctuaciones.
• Mantenimiento Simplificado: Diseño sin necesidad de intervenciones frecuentes, reduciendo costos operativos.
• Flexibilidad en la Instalación: Adecuados para diferentes configuraciones y entornos, incluyendo sistemas subterráneos y aéreos.
• Cumplimiento Normativo: Garantizan la conformidad con los estándares internacionales, asegurando confiabilidad y desempeño.
Criterios de uso entre los tipos de REGULADORES de 32 PASOS y el REGULADOR DINÁMICO de VOLTAJE (DVR).
Reguladores de Voltaje de Media Tensión de 32 pasos.
Características principales:
1. Precisión en la regulación: Estos equipos cuentan con 32 pasos discretos de regulación, cada uno de aproximadamente 5/8% del voltaje nominal, lo que permite una regulación precisa de +/-10%.
2. Compatibilidad: Diseñados para operar en redes de distribución aérea y subterránea de media tensión, en configuraciones monofásicas o trifásicas.
3. Programación personalizada: Pueden programarse para mantener niveles de voltaje dentro de los límites definidos, adaptándose a las necesidades específicas de cada red.
4. Montaje versátil: Están disponibles en versiones para montaje en poste, pedestal, plataforma y subestación.
5. Interconectividad: Compatibles con sistemas SCADA y automatización de redes, facilitando el monitoreo y control remoto.
6. Construcción robusta: Tanque sellado, mirilla para fluido aislante, protección contra sobrevoltajes (MOV), y sistemas de alivio de presión.
Cuando usarlos:
• Suministros con fluctuaciones moderadas: Ideales para áreas donde se requieren ajustes constantes del voltaje debido a variaciones en la carga.
• Redes con alto consumo: En zonas industriales o comerciales con variabilidad en la demanda.
• Compatibilidad SCADA: Cuando se necesita monitoreo y control remoto en tiempo real.
• Suministros de media tensión estándar: Para cumplir con normativas de calidad del suministro eléctrico y evitar penalizaciones por problemas de voltaje.
Reguladores Dinámicos de Voltaje (DVR).
Los REGULADORES DINÁMICOS DE VOLTAJE son soluciones avanzadas basadas en tecnología de inversores conectados a la red y almacenamiento de energía, mediante superconductores, diseñados para proteger equipos sensibles a fluctuaciones y caídas de tensión.
Características principales:
1. Respuesta ultrarrápida: Diseñados para proteger contra caídas de tensión, aumentos y fallas momentáneas (incluidas interrupciones de voltaje cero), con tiempos de respuesta de 100 μs y protección efectiva en 3 ms.
2. Almacenamiento de energía: Utilizan supercondensadores en lugar de baterías, garantizando una protección eficiente y de bajo mantenimiento.
3. Alta eficiencia energética: Con una eficiencia de hasta el 99%, reducen significativamente el costo operativo.
4. Capacidad industrial: Construidos para entornos exigentes, manejan perturbaciones severas sin comprometer la protección de las cargas.
5. Modos de operación:
• Espera: Operan normalmente mientras la red está estable.
• Protección: Activan la energía almacenada para alimentar cargas críticas durante perturbaciones.
• Recuperación: Vuelven a modo normal cuando la red se estabiliza.
• Bypass de mantenimiento: Permiten desconectarse para intervenciones técnicas.
6. Sin interrupciones: Garantizan que las cargas sensibles no experimenten caídas de voltaje o interrupciones momentáneas.
Cuando usarlos:
• Entornos con cargas críticas: Industrias con procesos sensibles (electrónica, farmacéutica, manufactura) donde cualquier caída de tensión puede causar daños o pérdidas económicas.
• Suministros inestables: Áreas propensas a caídas frecuentes de tensión, sobretensiones o interrupciones momentáneas.
• Eficiencia energética prioritaria: Cuando se busca un sistema con bajo impacto en el costo operativo y mayor durabilidad.
• Alternativa a UPS industriales: En aplicaciones donde no se requiere almacenamiento prolongado de energía, pero sí protección inmediata.
Tabla de resumen de comparación.
Característica | Reguladores de 32 Pasos | Reguladores Dinámicos de Voltaje (DVR) |
Respuesta ante fluctuaciones | Ajuste progresivo en pasos de 5/8%. | Respuesta instantánea (100 μs). |
Protección ante caídas severas | Limitada a +/-10%. | Proporciona alimentación continua. |
Usos ideales | Ajustes finos en sistemas con fluctuaciones constantes. | Procesos críticos con cargas sensibles. |
Eficiencia energética | Alta, pero con transformador convencional. | Hasta 99%, sin baterías. |
Costos operativos | Moderados, con mantenimiento regular. | Bajos, con mantenimiento mínimo. |
Aplicaciones típicas | Redes urbanas, zonas industriales estándar. | Manufactura avanzada, zonas inestables. |
Conclusión:
• Seleccione REGULADORES de 32 PASOS en redes con fluctuaciones moderadas que requieran ajustes progresivos y control remoto.
• Opte por REGULADORES DINÁMICOS DE VOLTAJE (DVR) en instalaciones con equipos sensibles o procesos industriales críticos donde cualquier interrupción pueda generar grandes pérdidas.
Ambos equipos cumplen un papel esencial en la mejora de la calidad del suministro eléctrico, siendo su elección, dependiente de las necesidades específicas del sistema y la estabilidad del suministro eléctrico proporcionado.
Contáctenos ahora para recibir asesoría personalizada y cotizaciones adaptadas a sus necesidades específicas.
